应用领域

本产品适用于额定电压35kV的供电系统中，也可用于终端供电，装入箱式变电站，作为电能的控制和�
；ぷ爸�。产品性能切合GB3906-2012《3.6～40.5kV交流金属关闭开关装备和控制装备》以及IEC298的划定。本产品可应用于国家电网、工厂配电、高压输电、铁路系统、都会配电、风力发电等种种场合。

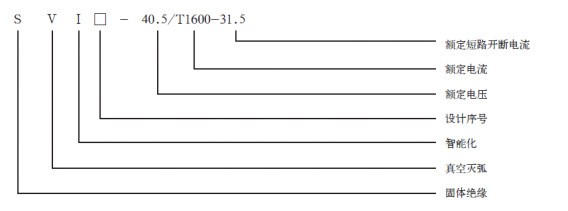

产品型号及寄义

产品特点



屏障可触摸

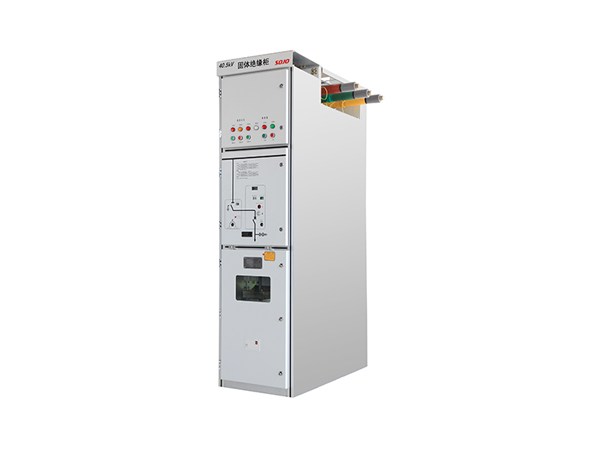

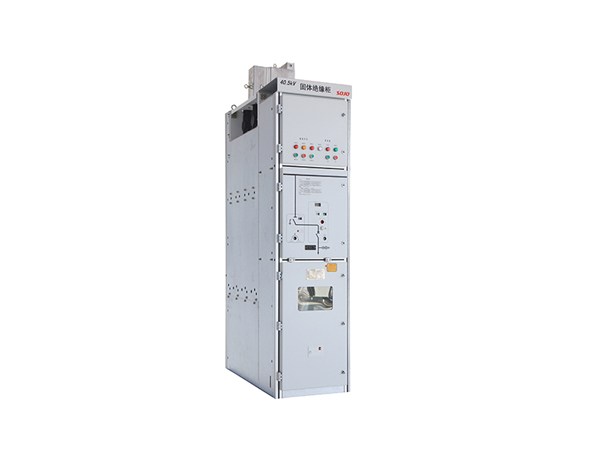

40.5kV固体绝缘开关柜接纳�
？榛杓�，绝缘�
？橥馔饷餐扛驳嫉缃拥仄琳喜�，是柜内可触摸的清静型固体绝缘开关柜。



体积小
固体绝缘开关柜柜体尺寸为：600*2300*1300



清静性能
带电部分全绝缘全密封，防护品级IP67。
电缆舱室设计为内锥式电缆终端，提高了联接的可靠性。



特殊情形应用性能
适用于高寒、高海拔、高湿润、高侵蚀、低洼地带及防爆地区。





			C� ？�	V� ？�	D� ？�
			负荷开关	断路器	直通� ？�	隔脱离关	接地开关
	额定电压	kV	40.5	40.5	40.5	40.5	40.5
	灭弧类型		真空	真空
	额定电流	A	1250	1250/1600	1250/1600	1250/1600	1250/1600
	额定频率	Hz	50	50	50	50	50
	主回路电阻	μΩ	≤80	≤80	≤80
1min工        频耐受        电压	相对地	kV	95	95	95	95	95
	隔离断口	kV	118	118		118
雷电冲        击耐受        电压	相对地	kV	185	185	185	185	185
	隔离断口	kV	215	215		215
额定短路开断电流		kA		31.5
开断额定短路开断电流次数		次		30
额定短路关合电流		kA	63	80
额定短时耐受电流(4S)		kA	25	31.5	31.5	31.5	31.5
额定峰值耐受电流		kA	63	80	80	80	80
额定电缆充电开断电流		A	50	50
机械寿命		次	10000	10000		3000	3000
带电部分防护品级			IP67	IP67	IP67
